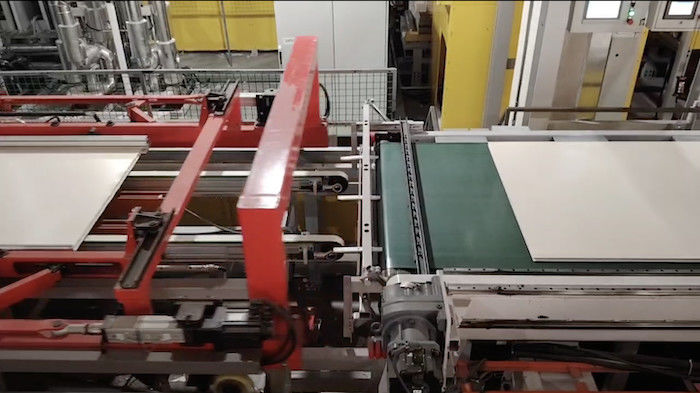

Ηλεκτρονική γραμμή τύπωσης μικρού κύκλου YF-YLI

1.Τμήμα υποστρώματος

●Πλάκα τροφοδοσίας τροφοδοσίας κυλίνδρων Qty: 2pcs

Εφαρμογές:Αυτό το σταθμό χρησιμοποιείται για την αποθήκευση υποστρώματος (προετοιμασία).

Παράμετροι:Προδιαγραφές για την πλάκα παράδοσης: 1220×2440 mm

Προδιαγραφές κυλίνδρων: 133 mm

Ταχύτητα μεταφοράς: 7m/min

Εργασιακό ύψος: 200 mm

Υψόμετρο της στοίβας πλάκας: 1300 mm

Μέγιστο φορτίο: 3000kn

Δύναμη κινητήρα: 0,75kw

● Υποστρώμα Τραπέζι ανύψωσης

Εφαρμογές:Αυτός ο σταθμός είναι ο σταθμός εργασίας του υποστρώματος, ο οποίος αυθαίρετα ανεβαίνει στην θέση σπρώξεως, και ο σπρώχτης σπρώχνει το υπόστρωμα στο σκόνημα υποστρώματος.το υδραυλικό τραπέζι ανύψωσης ανεβαίνει αυτόματα στο ύψος ενός υποστρώματος για να προετοιμαστεί για την επακόλουθη συνεχή ώθηση του υποστρώματος.

Παράμετροι:Προδιαγραφές για την πλάκα παράδοσης: 1220×2440 mm

Προδιαγραφές κυλίνδρων: 133 mm

Ταχύτητα μεταφοράς: 7m/min

Εργασιακό ύψος: 200 mm

Υψόμετρο της στοίβας πλάκας: 1300 mm

Μέγιστο φορτίο: 3000 kg

Δύναμη κινητήρα: 3kw

● Μηχανή ανάκτησης πλαστικών QTY: 1 κομμάτι

Εφαρμογές:Όταν οι σανίδες στο τραπέζι ανύψωσης τροφοδοσίας σανίδων εξαντληθούν,οι πλάκες υποστήριξης στο τραπέζι ανύψωσης μεταφέρονται αυτόματα στο μηχάνημα ανακύκλωσης πλάκας υποστήριξης ((Και τοποθετούνται καθαρά στο μηχάνημα ανακύκλωσης)

Παράμετροι:Προδιαγραφές για την πλάκα παράδοσης: 1220×2440 mm

●Μηχανή γάντζωσης σανίδων Qty: 1 κομμάτι

Εφαρμογές:Ο εξοπλισμός αυτός είναι κατασκευή πλακέτας με πνευματικό γάντζο.που διαχωρίζει τα υπόστρωμα από την πλατφόρμα ανύψωσης του υπόστρου και τα συνδέει ένα προς ένα στην πλατφόρμα τοποθέτησης του υπόστρου μέσω του συλλέκτη σκόνης.

Παράμετροι:Προδιαγραφές για την πλάκα παράδοσης: 1220×2440 mm

●Μηχανή σκόνης υποστρώματος Qty: 1 κομμάτι

Εφαρμογές:Ο εξοπλισμός αυτός περιλαμβάνει άνω και κάτω σύνολα από βούρτσες κυλίνδρων ισχύος.Δύο σειρές κυλίνδρων υπό πίεση που βρίσκονται στην είσοδο του συλλέκτη σκόνης κατεβαίνουν για να σταθεροποιήσουν το υπόστρωμα έτσι ώστε το υπόστρωμα να εισέρχεται ομαλά στη μηχανή σκόνης..

Ο εξοπλισμός αυτός περιλαμβάνει άνω και κάτω σύνολα από βούρτσες κυλίνδρων ισχύος.Δύο σειρές κυλίνδρων υπό πίεση που βρίσκονται στην είσοδο του συλλέκτη σκόνης κατεβαίνουν για να σταθεροποιήσουν το υπόστρωμα έτσι ώστε το υπόστρωμα να εισέρχεται ομαλά στη μηχανή σκόνης..

Η ηλεκτρική σκούπα αρνητικής πίεσης που παρασκευάζεται από τους πελάτες

Παράμετροι:Προδιαγραφές για την πλάκα παράδοσης: 1220×2440 mm

Προδιαγραφές κυλίνδρων: 133 mm

Ταχύτητα μεταφοράς: 25m/min

Δύναμη κινητήρα: 2.75kw

Πληροφορίες σχετικά με τα συστήματα ελέγχου

Ταχύτητα αέρα: 22m/s

●Πίνακας κυλίνδρων για τοποθέτηση κεντρικών μεθόδων σε ακατέργαστη πλάκα Qty: 1 κομμάτι

Εφαρμογές:Αυτό το εξοπλισμό χρησιμοποιείται για την τοποθέτηση του υποστρώματος στο κέντρο, έτσι ώστε η μηχανή μεταφοράς μπορεί να μεταφέρει με ακρίβεια το υποστρώμα στην μηχανή τροφοδοσίας

Παράμετροι:Προδιαγραφές για την πλάκα παράδοσης: 1220×2440 mm

Ταχύτητα μεταφοράς: 25m/min ((Ταχύτητα ρυθμιζόμενη)

Δύναμη κινητήρα: 0,75kw

●Ακατέργαστη μηχανή μεταφοράς ανυψωτήρων πλακέτων Qty: 1 κομμάτι

Εφαρμογές:Αυτός ο εξοπλισμός περιλαμβάνει ένα καρότσι πίτουρα αναρρόφησης κενού, η οποία μπορεί να σταθεροποιήσει το υπόστρωμα από την τοποθέτηση και το κέντρο του τροχού κυλίνδρων

Η ακριβής αναρρόφηση ανεβαίνει, το σπορ αυτοκίνητο μεταφράζεται στην κορυφή της μηχανής τροφοδοσίας, το καρότσι του κενού αναρρόφησης καπέλου κατεβαίνει και τοποθετεί με ακρίβεια το υπόστρωμα στην ζώνη της μηχανής τροφοδοσίας.

Παράμετροι:Προδιαγραφές για την πλάκα παράδοσης: 1220×2440 mm

Ταχύτητα μεταφοράς: 28m/min ((Ταχύτητα ρυθμιζόμενη)

Μέγιστο φορτίο: 60 kg

Δύναμη κινητήρα: 3-4kw

2.Μηχανή στρώσης χαρτιού Qty: 1 κομμάτι

Εφαρμογές:Αντί να ολοκληρώνουμε χειροκίνητα την επιφάνεια με χαρτί μελαμίνης.

Παράμετροι:Προδιαγραφές για την πλάκα παράδοσης: 1220×2440 mm

Ταχύτητα επιστροφής και επιστροφής: 100m/min ((Ταχύτητα ρυθμιζόμενη)

Δύναμη κινητήρα: 22kw (Συστήματα εφοδιασμού)

Χαρακτηριστικά:Χρησιμοποιώντας τον έλεγχο του συστήματος servo, η πλακόστρωτη λειτουργεί ομαλά και η τοποθέτηση είναι ακριβής.

3.Ηλεκτρικό κουτί ελέγχου (όλο το σύστημα ελέγχου)

Εφαρμογές:Για τον έλεγχο όλων των τμημάτων.

Χαρακτηριστικά:Χρησιμοποιώντας τον έλεγχο του συστήματος servo, η πλακόστρωτη λειτουργεί ομαλά και η τοποθέτηση είναι ακριβής.

Κατάλογος τωνκύρια εξαρτήματα
